ASTM A269 Standard mingħajr saldatura u pajp iwweldjat Specification.pdf

X'inhu l-istandard ASTM A269?

L-istandard ASTM A269 ikopri tubi ta 'l-istainless steel ta' ħxuna nominali tal-ħajt maħsuba għal reżistenza ġenerali għall-korrużjoni, ambjenti ta '-temperatura baxxa, jew-temperatura għolja. Jispeċifika firxa ta 'gradi ta' l-istainless steel użati b'mod komuni, bħal TP304 u TP316, u jkopri proprjetajiet mekkaniċi u rekwiżiti ta 'ttestjar. Id-dimensjonijiet tat-tubi u l-ħxuna tal-ħajt ġeneralment konformi ma 'dan l-istandard huma: dijametru ta' ġewwa 6.4 mm u 'l fuq, u ħxuna tal-ħajt nominali 0.51 mm u aktar. Rekwiżiti ta' proprjetà mekkanika ma japplikawx għal tubi b'dijametru intern ta' inqas minn 3.2 mm jew ħxuna tal-ħajt ta' inqas minn 0.51 mm. Ħxuna tal-ħajt ta '0.38 mm hija wkoll aċċettabbli. Dan jiżgura li dawn il-materjali tat-tubi huma adattati għal reżistenza ġenerali għall-korrużjoni, ambjenti ta'-temperatura baxxa, u-temperatura għolja.



X'inhu l-materjal ekwivalenti għal ASTM A269?
ASTM A-269 & L-istandard ASME, DIN & EN ekwivalenti tiegħu. 202, 304, 304L, 304H, 304LN, 309S, 310S, 316, 316L, 316H, 316Ti, 316LN, 316Ti, 316LN, 3117, 3, 317, 3, 3 347H, 904L, SMO 254, LIGA 254, 6MO, 6MOLY, UNS S31254 ETC.

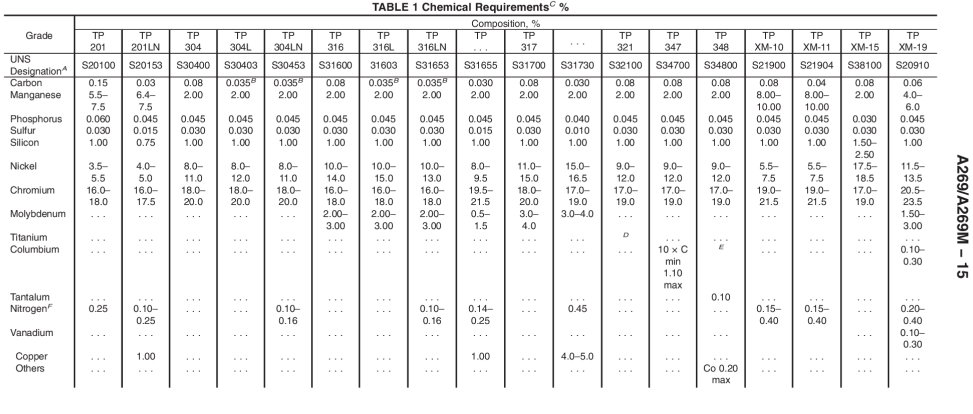

Kompożizzjoni Kimika tat-Tubu ASTM A269

Proprjetajiet mekkaniċi ta 'ASTM A269 Tubing

Il-kwantità ta 'pajpijiet ASTM A269 li jgħaddu minn trattament bis-sħana kontinwu jew tkessiħ dirett wara t-termoforming.



Pajp ASTM A269 Varjazzjonijiet Permessi fid-Dimensjonijiet

*Għal tubi ordnati b'rekwiżit ta 'ħxuna tal-ħajt ta' 19.0 mm jew aktar, jew dijametru ta 'ġewwa inqas minn jew ugwali għal dijametru ta' barra ta '60 mm, hija permessa firxa akbar ta' varjazzjoni tal-ħxuna tal-ħajt.

Għal dawn id-daqsijiet, devjazzjoni tal-ħxuna tal-ħajt ta '12.5 mm hija permissibbli.

Għal tubi b'dijametru ta 'ġewwa inqas minn 12.7 mm li ma jistgħux jinġibdu b'suċċess, devjazzjoni tal-ħxuna tal-ħajt ta' 15 mm mill-valur speċifikat hija permissibbli.

Dawn it-tolleranzi japplikaw għal biċċiet maqtugħin li ma jaqbżux 24 pied (17.3 metru) fit-tul. Għal biċċiet maqtugħin li jaqbżu l-24 pied (17.3 metri) fit-tul, it-tolleranzi ta 'daqs eċċessiv ta' hawn fuq għandhom jiżdiedu b'6 pulzieri (13 mm) għal kull 10 piedi (3 metri) jew inqas minn 10 piedi (3 metri), liema minnhom ikun l-inqas.

Tabella tal-piż tat-tubi tal-heater ASME SA269 SS

Piż /m (kg/m)	Daqs (OD * WT)
3.94	50.8 mm * 3 mm
2.21	38.1 mm * 2 mm
0.77	19 mm * 1 mm
1.37	25.4 mm * 1.5 mm
0.103	6.35 mm * 0.25 mm
0.32	12.7 mm * 0.5 mm
0.27	10 mm * 0.5 mm
0.53	15.88 mm * 0.75 mm



Trattament tas-Sħana tat-Tubi mingħajr saldatura ASTM A269

Materjal	Trattament tas-Sħana	Temperatura º F (º C)
A269 316L	Soluzzjoni	1900(1040)
A269 304	Soluzzjoni	1900 (1040)
A269 304L	Soluzzjoni	1900 (1040)
A269 316	Soluzzjoni	1900(1040)



X'inhi d-differenza bejn ASTM A269 u A213?
ASTM A213 huwa għal tubi tal-azzar ligi ferritiku u awstenitiku mingħajr saldatura għal applikazzjonijiet ta 'pressjoni għolja -bħal bojlers u skambjaturi tas-sħana, filwaqt li ASTM A269 ikopri kemm tubi tal-istainless steel awstenitiku mingħajr saldatura kif ukoll iwweldjati għal servizzi ġenerali li jirreżistu korrużjoni-f'temperaturi baxxi jew għoljin. Id-differenzi ewlenin huma l-proċess tal-manifattura (mingħajr saldatura għal A213, mingħajr saldatura u wweldjati għal A269) u l-applikazzjoni (pressjoni ta 'temperatura għolja-għal A213, servizz ġenerali għal A269).



X'inhi d-differenza bejn ASTM A269 u A312?
ASTM A269 tkopri tubi ta 'l-istainless steel awstenitiku mingħajr saldatura u wweldjati għal servizz ġenerali ta' temperatura baxxa- għal -, filwaqt li ASTM A312 tkopri pajp ta 'l-istainless steel awstenitiku mingħajr saldatura, iwweldjat u ħafna kiesaħ-għal servizz korrużiv ġenerali f'temperaturi għoljin. Id-differenza ewlenija hija li A269 huwa għal tubi għal skopijiet ġenerali-, filwaqt li A312 huwa l-istandard għal pajpijiet li huma ddisinjati għal applikazzjonijiet industrijali ta'-temperatura ogħla u korrużivi.



X'inhi d-differenza bejn ASTM A270 u A269?

Id-differenza ewlenija hija li ASTM A270 teħtieġ finituri tal-wiċċ speċifiċi, ta' kwalità għolja-, li jagħmilha adattata għal applikazzjonijiet sanitarji bħall-ikel u l-farmaċewtiċi, filwaqt li ASTM A269 huwa għal tubi għal skopijiet ġenerali-b'finituri inqas stretti, "bħax-xogħol". Dan ifisser li t-tubi A270 għandhom uċuħ interni u esterni illustrati ħafna, huma ħielsa minn fdalijiet ta 'żibeġ ta' weldjatura, u għandhom tindif aħjar, filwaqt li A269 ma jeħtieġx dawn il-karatteristiċi.
