Speċifikazzjoni tal-pajp ASTM A312 TP316L
Ħalli messaġġ
X'inhi l-ispeċifikazzjoni tal-pajp A312?
L-ispeċifikazzjoni standard ASTM A312 tkopri pajpijiet ta 'l-istainless steel awstenitiku mingħajr saldatura, dritti-iwweldjati bil-ħjata, u maħduma ħafna kiesaħ-, bit-TP316L huwa wieħed mill-gradi reżistenti għall-korrużjoni-komunement użati. L-aħħar reviżjoni ta 'din l-ispeċifikazzjoni, ASTM A312/A312M-22a, tiddefinixxi l-kompożizzjoni kimika tal-materjal, il-proprjetajiet mekkaniċi, it-tolleranzi dimensjonali u r-rekwiżiti tat-trattament tas-sħana.
X'inhuASTM A312 TP316L pajpijiet maħduma kiesaħ-?
Il-pajpijiet ASTM A312 TP316L huma pajp ta 'liga tal-kromju-nikil-molibdenu, komunement imsejħa AISI 316L, 1.4404 SS, SUS 316L, u UNS S31603. Huwa kkaratterizzat minn kontenut ta 'karbonju estremament baxx (Inqas minn jew ugwali għal 0.03%), li jtejjeb b'mod sinifikanti r-reżistenza għall-korrużjoni u l-iwweldjar tiegħu. Billi jippossjedi reżistenza eċċellenti għall-korrużjoni tal-istress indotta mill-klorur-, huwa tajjeb-adattat għal applikazzjonijiet f'oqsma bħall-ipproċessar kimiku, inġinerija tal-baħar, u farmaċewtiċi, b'firxa ta' temperatura operattiva applikabbli li testendi sa 850 grad .
Proċessi tal-Manifattura:
Inkluż Seamless (SMLS), Awtomatizzat Iwweldjat (WLD mingħajr metall tal-mili), u Heavy Cold-Iwweldjat Irrumblat (HCW b'rata ta' tnaqqis tax-xogħol kiesaħ-ta' mhux inqas minn 35%).
Firxa Daqs:Tkopri NPS 1/8" sa NPS 24" (xi sorsi jikkwotaw NPS 30 jew akbar), bi ħxuna tal-ħajt li jvarjaw minn SCH 5S sa SCH 80S.
Trattament tas-Sħana:
It-tubi kollha għandhom jgħaddu minn trattament tas-sħana. It-temperatura tat-trattament tas-sħana għal TP304L u TP316L m'għandhiex tkun inqas minn 1900 grad F (1040 grad), segwita minn tkessiħ tal-ilma jew tkessiħ rapidu.
Pajp mingħajr saldatura ASTM A312 TP316L Kompożizzjoni Kimika (Massa %)
L-"L" f'TP316L tirreferi għal "Karbonju Baxx" (max 0.035% jew 0.030%), li jimminimizza l-preċipitazzjoni tal-karbur waqt l-iwweldjar.
| Element | Simbolu | Kontenut (%) |
| Karbonju (Mass) | C | 0.035* |
| Manganiż (Mass) | Mn | 2.00 |
| Fosfru (Mass) | P | 0.045 |
| Kubrit (Mass) | S | 0.030 |
| Silikon (Mass) | Si | 1.00 |
| Kromju | Cr | 16.0 – 18.0 |
| Nikil | Ni | 10.0 – 14.0 |
| Molibdenu | Mo | 2.00 – 3.00 |
| Nitroġenu (Mass) | N | 0.10 |
ASTM A312 TP316L pajp ittemprat u imnaddfin Proprjetajiet mekkaniċi
TP316L għandu saħħa kemmxejn aktar baxxa minn TP316 standard iżda joffri reżistenza superjuri għall-iwweldjar u l-korrużjoni.
| Proprjetà | Valur (Metriku) | Valur (Imperjali) |
| Qawwa tat-tensjoni (Min) | 485 MPa | 70 ksi |
| Qawwa tar-Rendiment (Min 0.2%) | 170 MPa | 25 ksi |
| Titwil (Min) | 35% | 35% |
| Ebusija (Mass) | 192 HBW / 90 HRB | 192 HBW / 90 HRB |
ASTM A312 TP316L Proprjetajiet Fiżiċi tal-Pipe (Referenza)
| Proprjetà | Valur |
| Densità | 8.0 g/ċm³ (0.289 lb/in³) |
| Punt tat-tidwib | 1370 – 1400 grad (2500 – 2550 grad F) |
| Modulu ta 'Elastiċità | 193 GPa (28.0 x 10⁶ psi) |
| Konduttività Termali | 16.3 W/m·K (f'100 grad) |
ASTM A312 TP316L Dimensjonijiet tal-pajp u Ċart tal-Piż
| NPS (pulzieri) | DN (mm) | Dijametru ta' Barra (mm) | Sch 5S (WT mm) | Sch 10S (WT mm) | Sch 40S (STD) (WT mm) | Sch 80S (XS) (WT mm) |
| 1/8" | 6 | 10.29 | 0.89 | 1.24 | 1.73 | 2.41 |
| 1/4" | 8 | 13.72 | 1.24 | 1.65 | 2.24 | 3.02 |
| 3/8" | 10 | 17.15 | 1.24 | 1.65 | 2.31 | 3.20 |
| 1/2" | 15 | 21.34 | 1.65 | 2.11 | 2.77 | 3.73 |
| 3/4" | 20 | 26.67 | 1.65 | 2.11 | 2.87 | 3.91 |
| 1" | 25 | 33.40 | 1.65 | 2.77 | 3.38 | 4.55 |
| 1-1/4" | 32 | 42.16 | 1.65 | 2.77 | 3.56 | 4.85 |
| 1-1/2" | 40 | 48.26 | 1.65 | 2.77 | 3.68 | 5.08 |
| 2" | 50 | 60.33 | 1.65 | 2.77 | 3.91 | 5.54 |
| 2-1/2" | 65 | 73.03 | 2.11 | 3.05 | 5.16 | 7.01 |
| 3" | 80 | 88.90 | 2.11 | 3.05 | 5.49 | 7.62 |
| 4" | 100 | 114.30 | 2.11 | 3.05 | 6.02 | 8.56 |
| 5" | 125 | 141.30 | 2.77 | 3.40 | 6.55 | 9.53 |
| 6" | 150 | 168.28 | 2.77 | 3.40 | 7.11 | 10.97 |
| 8" | 200 | 219.08 | 2.77 | 3.76 | 8.18 | 12.70 |
| 10" | 250 | 273.05 | 3.40 | 4.19 | 9.27 | 12.70* |
| 12" | 300 | 323.85 | 3.96 | 4.57 | 9.53 | 12.70* |
*Nota: Għal Sch 80S f'daqsijiet NPS 10 u akbar, il-ħxuna tal-ħajt tista 'tvarja bejn ASME B36.19 u B36.10. 12.70mm spiss tissejjaħ "XS" (Extra Strong).
Tabella tal-Kodiċi HS għal Pajp tal-Azzar Stainless ASTM A312 TP316L
| Tip ta' Pajp | Kodiċi HS (l-Ewwel 6 Ċifri) | Kodiċi HS taċ-Ċina (Eżempju) | Deskrizzjoni bl-Ingliż |
| Bla xkiel (SMLS) | 7304.41 | 7304.4110.00 | Tubi, pajpijiet u profili vojta minn ġewwa, mingħajr saldatura, ta' l-istainless steel, miġbudin-kiesaħ jew-irrumblati (kesħa-imnaqqsa). |
| Bla xkiel (SMLS) | 7304.49 | 7304.4990.00 | Tubi, pajpijiet u profili vojta minn ġewwa, mingħajr saldatura, ta' l-istainless steel, oħrajn (irrumblati bis-sħana/estrużi-sħun). |
| Iwweldjat (WLD) | 7306.40 | 7306.4000.00 | Tubi, pajpijiet u profili vojta oħra, iwweldjati, ta' cross-ċirkolari, ta' l-istainless steel. |
| Iwweldjati (OD Kbir) | 7305.11 | 7305.1100.00 | Tubi u pajpijiet oħra (per eżempju, iwweldjati), li għandhom cross-ċirkolari, li d-dijametru estern tagħhom jaqbeż l-406.4 mm, tal-ħadid jew tal-azzar. |
ASTM A312 TP316L Stainless Steel Pipe Price Reference
| Tip ta' Prodott | Proċess tal-Manifattura | Medda ta' Daqs (NPS) | Finish tal-wiċċ | Firxa ta' Prezz Stima (USD/Tunnellata Metrika) |
| Bla xkiel (SMLS) | Cold Drawn / Cold Rolled | 1/2" – 8" | Ittemprat & Imnaddfin | $3,800 – $5,200 |
| Bla xkiel (SMLS) | Hot Rolled / Estruż | 8" – 24" | Ittemprat & Imnaddfin | $3,600 – $4,800 |
| Iwweldjat (WLD) | ERW / EFW (Lonġitudinali) | 1/2" – 12" | Ittemprat & Imnaddfin | $2,900 – $3,900 |
| Iwweldjat (WLD) | Dijametru Kbir (EFW) | 14" – 48" | Ittemprat & Imnaddfin | $3,100 – $4,200 |
Jekk għandek proġett-rekwiżiti speċifiċi għal tubi tal-istainless steel 316L, nistednuk tagħmel ordni. GNEE iżomm inventarju sostanzjali ta' l-aqwa-prodotti tal-bejgħ tagħna fejn inti tagħżel minnhom. Disponibbli kemm f'forom mingħajr saldatura kif ukoll iwweldjati, it-tubi tagħna jistgħu jiġu personalizzati skont l-ispeċifikazzjonijiet tiegħek. Għal data dettaljata tal-kompożizzjoni kimika u kampjuni b'xejn, jekk jogħġbok ikkuntattjana immedjatament biex tikseb l-aħħar prezzijiet!
Aħna nifhmu bis-sħiħ l-ispejjeż għoljin assoċjati mad-dewmien tal-proġett. Grazzi għall-istokk tagħna ta' materjali ta' speċifikazzjoni standard-(NPS 1/2" sa 12"), aħna kapaċi nlestu vjeġġi fi żmien 3 sa 7 ijiem. Għal ordnijiet ta 'manifattura tad-dwana, il-ħinijiet taċ-ċomb tagħna huma 15% sa 25% aktar mgħaġġla mill-medja tal-industrija.
Kull pajp huwa akkumpanjat minn Ċertifikat dettaljat tat-Test tal-Materjal EN 10204 3.1 (MTC), li jinkludi analiżi preċiża tal-kompożizzjoni kimika (li tiżgura kontenut ta' Mo ta' Akbar minn jew ugwali għal 2.0%). Jekk jogħġbok irreferi għaċ-ċertifikati tal-materjal mehmuża hawn taħt li jirrappreżentaw materjali li esportajna lejn pajjiżi Ewropej biex tivverifika l-kontenut Mo.

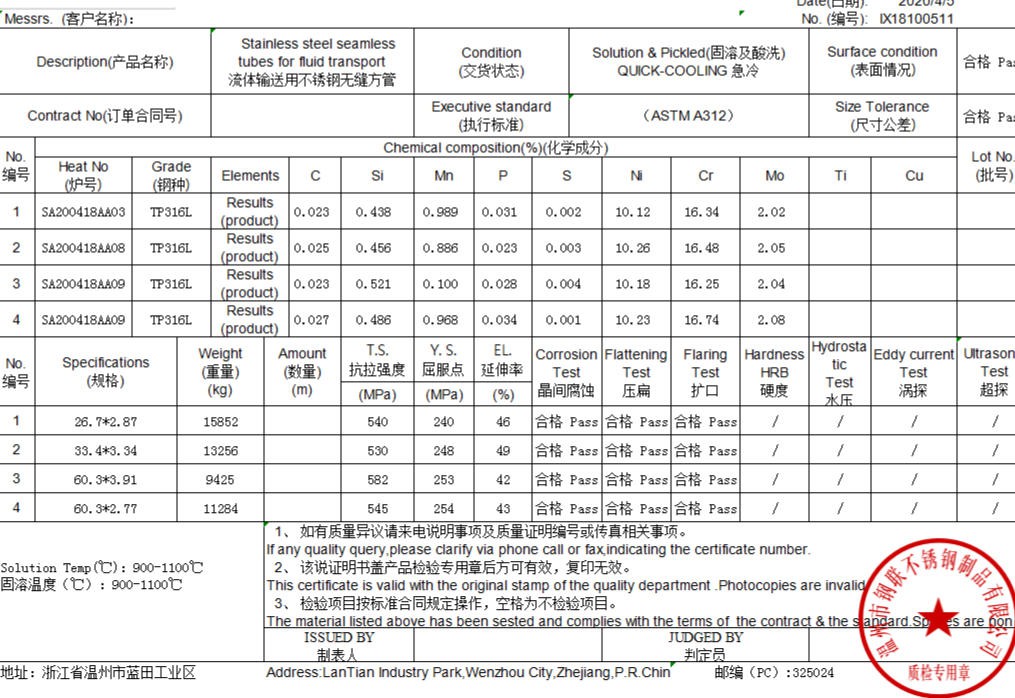

MT 10204 3.1 Ċertifikat tat-Test tal-Materjal (MTC)
Spezzjoni u Ittestjar Obbligatorji
Biex tikkonforma ma 'ASTM A312, Gnee tiżgura li jsiru t-testijiet li ġejjin:
| Isem tat-Test | Għan |
| Test idrostatiku | Biex jiġi żgurat li l-pajp ikun prova ta' tnixxija-bi pressjoni għolja. |

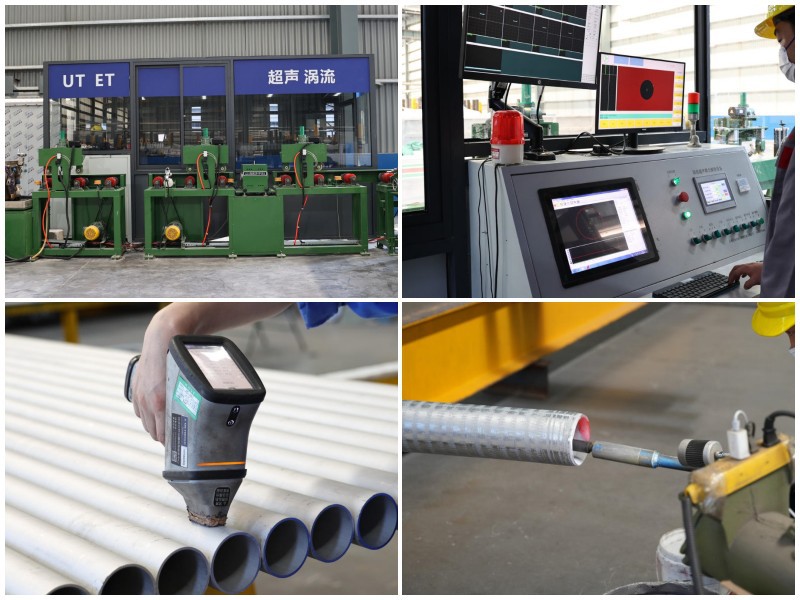

| Mhux distruttiv (NDT) | Kurrent EddyjewIttestjar ultrasoniku (UT)għal difetti interni/tal-wiċċ. |
| Test tal-Iċċattjar | Biex tiċċekkja d-duttilità u l-integrità tal-weldjatura (għal pajpijiet iwweldjati). |
| Flaring Test | Biex jiġi żgurat li l-pajp jista 'jiġi estiż mingħajr qsim (għal mingħajr saldatura). |
| Test IGC | Test tal-Korrużjoni Intergranulari (ASTM A262 Prattika E) biex jivverifika l-prestazzjoni tal-grad "L". |

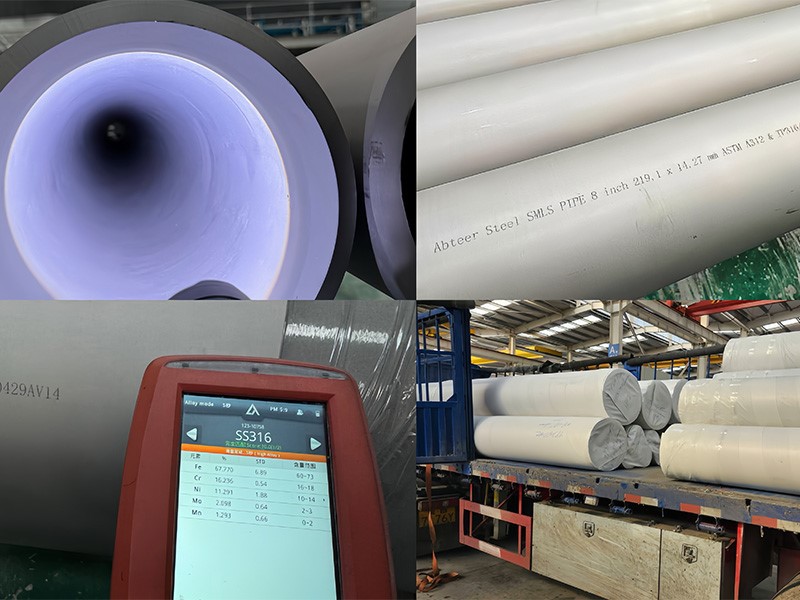

| Test PMI | Identifikazzjoni Pożittiva tal-Materjal biex tivverifika l-kontenut tal-liga kimika. |
It-tubi kollha tal-istainless steel tagħna mingħajr saldatura huma ppakkjati skont standards internazzjonali biex jipprevjenu kwalunkwe ħsara jew telf potenzjali. B'mod awtomatiku, aħna niġbru t-tubi lesti f'lottijiet bl-użu ta 'boroż tal-plastik minsuġa ħoxna. Għal tubi speċjalizzati li huma partikolarment suxxettibbli għall-ħmieġ, grif, kompressjoni, jew ħsara waqt l-immaniġġjar, nirrakkomandaw l-użu ta 'kaxex tal-injam għall-protezzjoni.
