MT 10216-5 1.4404 tubi tal-iskambjatur tas-sħana tal-istainless steel

GNEE tispeċjalizza fil-produzzjoni u l-provvista ta 'Tubi ta' skambjatur tas-sħana mingħajr saldaturi konformi ma' EN 10216-5 1.4404 (X2CrNiMo17-12-2 / 316L), b'aktar minn 18-il sena ta 'esperjenza ta' esportazzjoni. Il-prodotti tagħna huma kkunsinnati lil aktar minn 60 pajjiż madwar l-Ewropa, l-Asja tax-Xlokk, il-Lvant Nofsani u l-Amerika t'Isfel, b'rekord ippruvat f'industriji bħal petrokimiċi, ġenerazzjoni tal-enerġija, bini tal-vapuri, u sistemi HVAC.



Il-1.4404 tubi fornuti minn GNEE are strictly controlled with a molybdenum content above 2.1% (rather than the lower limit of 2.0%), resulting in a higher PREN value (>25). Dan itejjeb b'mod sinifikanti r-reżistenza għall-korrużjoni tal-pitting ikkawżata minn kondensat f'ambjenti tal-iskambjatur tas-sħana, jestendi b'mod effettiv il-ħajja tas-servizz u jtejjeb l-affidabbiltà operattiva.



Għal applikazzjonijiet ta 'skambjatur tas-sħana, nirrakkomandawkundizzjoni temprat qawwi (+BT/BA)., li tnaqqas ħafna r-rati ta 'fouling fuq il-wiċċ ta' ġewwa, timminimizza l-frekwenza tat-tindif, u tnaqqas l-ispejjeż ġenerali tal-manutenzjoni. Noffru firxa wiesgħa ta 'speċifikazzjonijiet, inklużi dijametri ta' barra minn 6 mm sa 76 mm, ħxuna tal-ħajt minn 1.0 mm sa 8.0 mm, u tulijiet ta '6 m, 9 m, u 12 m. It-tolleranzi dimensjonali huma kkontrollati sewwa fi ħdan ± 0.05 mm għad-dijametru ta 'barra u ± 0.08 mm għall-ħxuna tal-ħajt.

Kull tubu tal-iskambjatur tas-sħana SS 1.4404 jgħaddiIttestjar ta' kurrent eddy 100% (ECT)bħala standard, li jissostitwixxi l-ittestjar idrostatiku konvenzjonali, b'testjar ultrasoniku fakultattiv disponibbli. Dan jiżgura li kull tubu kkonsenjat lilek huwa vverifikat bis-sħiħ għall-integrità strutturali u l-prestazzjoni sikura taħt kundizzjonijiet ta 'pressjoni estrema.

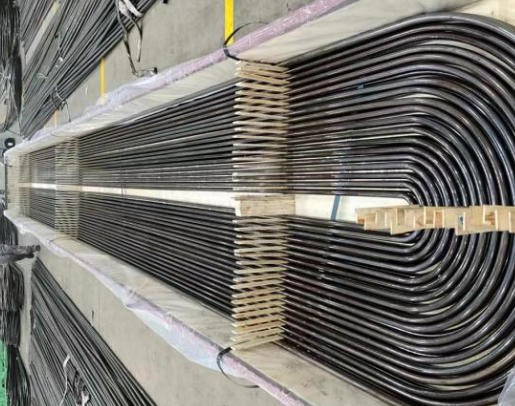

Barra minn hekk, nipprovduServizzi ta 'fabbrikazzjoni ta' tubi tal-liwja U-1.4404 tal-istainless steel. Wara l-liwja, is-sezzjonijiet mgħawġa jgħaddu minn trattament tas-sħana ta' ħelsien mill-istress-u huma soġġetti għal ttestjar speċjalizzat ta' penetranti taż-żebgħa jew ittestjar ta' tnixxija tal-elju. Dan jiżgura li t-tubi jkunu lesti għall-installazzjoni diretta mal-kunsinna, u jelimina l-ħtieġa għal ipproċessar sekondarju jew esternalizzazzjoni.



MT 10216-5 1.4404 Speċifikazzjoni tat-Tubi tal-Azzar Stainless

Deskrizzjoni tal-Prodott	1.4404 Pajpijiet u Tubi tal-Azzar li ma jsaddadx mingħajr saldatura
Speċifikazzjoni	OD (Djametru ta' Barra)	6mm-630mm; 1/8inch-24inch
	THK (Ħxuna tal-ħajt)	0.89mm-80mm SCH5,SCH10S,SCH20,SCH40S,SCH 80S,SCH160,SCHXXS 10 BWG, 12 BWG, 14 BWG , 16 BWG, 18 BWG, 20 BWG 10 SWG, 12 SWG, 14 SWG, 16 SWG, 18 SWG, 20 SWG
	L(Tul)	Tul każwali 5 ~ 7m Tul fiss 6m /6.096m /6.1m/12m Bħala talba attwali tal-klijent

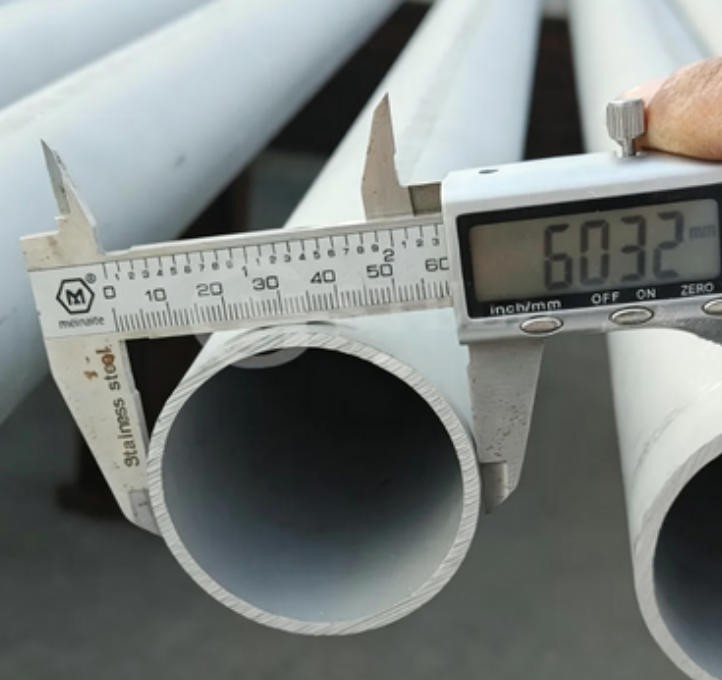

Wiċċ	Ittemprar u Pickling, Illustrar Ttemprar Bright Blasting tar-ramel Shot Blasting / Shot Peening
Tmiem tal-pajp	Tarf sempliċi (PE) Tarf Beveled (BE) Tarf bil-kamin (TE)
Marki	DIN SEAMLESS EN10216-5 D2/T1 60.3X2.77X6000MM 1.4404 SĦANA LE:** LOTTI LE:**
Test tal-iċċattjar	Għal materjal ittrattat bis-sħana f'forn kontinwu, it-testijiet tal-iċċattjar għandhom isiru fuq numru suffiċjenti ta 'pajpijiet biex jikkostitwixxu 5% tal-lott, iżda fl-ebda każ inqas minn 2 tulijiet ta' pajp.
Test Idrawliku jew Test Nondistruttiv	Kull pajp għandu jkun soġġett għat-Test Mhux Distruttiv jew it-test idrawliku
Ħin ta' Kunsinna	1.għal stokk lest :7 ijiem wara li tirċievi d-depożitu ta 'T/T 2.Għal MTO: 35 jum wara li tirċievi d-depożitu ta 'T/T



Kompożizzjoni Kimika ta' Tubi ta' l-Azzar Stainless EN 10216-5 1.4404 (316L).

Element	C	Si	Mn	P	S	Cr	Ni	Mo	N
Standard (%)	Inqas minn jew ugwali għal 0.030	Inqas minn jew ugwali għal 1.00	Inqas minn jew ugwali għal 2.00	Inqas minn jew ugwali għal 0.045	Inqas minn jew ugwali għal 0.015	16.5 – 18.5	10.0 – 13.0	2.00 – 2.50	Inqas minn jew ugwali għal 0.11
Tipiku (%)	0.022	0.45	1.20	0.025	0.002	17.2	11.5	2.15	0.04



Proprjetajiet Mekkaniċi (f'Temperatura Kamra)

Proprjetà	Valur
Qawwa tat-tensjoni (Rm)	500 - 700 MPa
Qawwa tar-Rendiment (Rp0.2)	Akbar minn jew ugwali għal190 MPa
Qawwa tar-Rendiment (Rp1.0)	Akbar minn jew ugwali għal225 MPa
Titwil (A)	Akbar minn jew ugwali għal45% (Lonġitudinali)
Ebusija (tipika)	Inqas minn jew ugwali għal190 HBW / 90 HRB



EN10216-5 Stainless Steel Tube & Pipe Tolleranza

Standard	Proċess tal-Manifattura & Tip	Tolleranza tad-Djametru ta' Barra		Tolleranza tal-Ħxuna tal-Ħajt	Oħrajn
		OD (Mm)	Klassi
EN10216-5	Tubu mingħajr saldatura lest sħun	219.1-610	D1	+22.5%T,-15%T	T/D Inqas minn jew ugwali għal 0.05
				T1	T/D Inqas minn jew ugwali għal 0.09
				T2	T/D>0.09
		30-219.1	D2	T1
				T2
	Tubi mingħajr saldatura lesti kiesaħ	Inqas minn jew ugwali għal 219.1	D3	T3
			D4	T4	Ftehim



Mill-klassi D1 sa D4 għad-dijametru ta 'barra, u T1 sa T4 għat-tolleranza tal-ħxuna tal-ħajt jikkonformaw mal-istandard DIN EN ISO 1127, tubi tal-istainless steel - Dimensjonijiet, tolleranzi u mases konvenzjonali għal kull unità ta' tul.

Dijametru ta' Barra		Ħxuna tal-ħajt
Klassi	Tolleranza	Klassi	Tolleranza
D1	±1.5%, Jew ±0.75 Mm Min.	T1	±15%, Jew ±0.6 Mm Min.
D2	±1.0%, Jew ±0.5 Mm Min.	T2	±12.5%, Jew ±0.4 Mm Min.
D3	±0.75%, Or. ±0.3 Mm Min.	T3	±10%, Jew ±0.2 Mm Min.
D4	±0.50%, Jew ±0.1 Mm Min.	T4	±7.5%, Jew ±0.15 Mm Min.
		T5	+/- 5.0 %, Jew +/- 0.10 Mm Min.



Jista 'jintuża pajp ta' l-azzar 1.4404 f'sistemi ta'-pressjoni għolja?

Iva. EN 10216-5 huwa standard speċifikament għal applikazzjonijiet ta 'pressjoni . 1.4404 pajp ta' l-azzar iżomm proprjetajiet mekkaniċi eċċellenti u reżistenza għat-tkaxkir anke f'temperaturi sa 550 grad. Madankollu, għal temperaturi li jaqbżu l-550 grad, l-inġiniera tad-disinn għandhom jivvalutaw il-limitu ta 'ossidazzjoni u d-degradazzjoni tas-saħħa tiegħu.



L-istainless steel 1.4404 huwa adattat għall-liwjiet U-?

Iva, l-istainless steel 1.4404 għandu duttilità għolja u huwa ideali għall-liwi kiesaħ. Wara liwja U-, it-ttemprar li jtaffi l--tensjoni taż-żona milwi huwa ġeneralment rakkomandat biex jipprevjeni l-qsim tal-korrużjoni tal-istress (SCC), speċjalment f'fluwidi korrużivi ħafna.



1.4404 Fornitur ta 'Tubi Tondi ta' l-Azzar Stainless

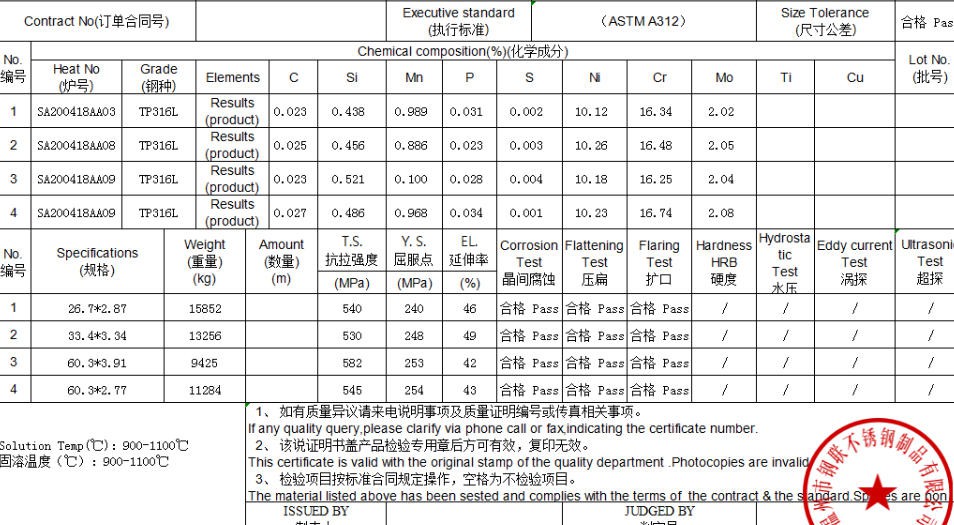

Il-prodotti tagħna jikkonformaw bis-sħiħ mal-istandards ta 'ċertifikazzjoni EN 10216-5, EN 10204 3.1, ISO 9001, PED u TÜV, u jipprovdu ċertifikati kompluti tat-test tal-fabbrika u traċċabilità sħiħa tal-materjal biex jissodisfaw rekwiżiti ta' kwalità internazzjonali stretti.

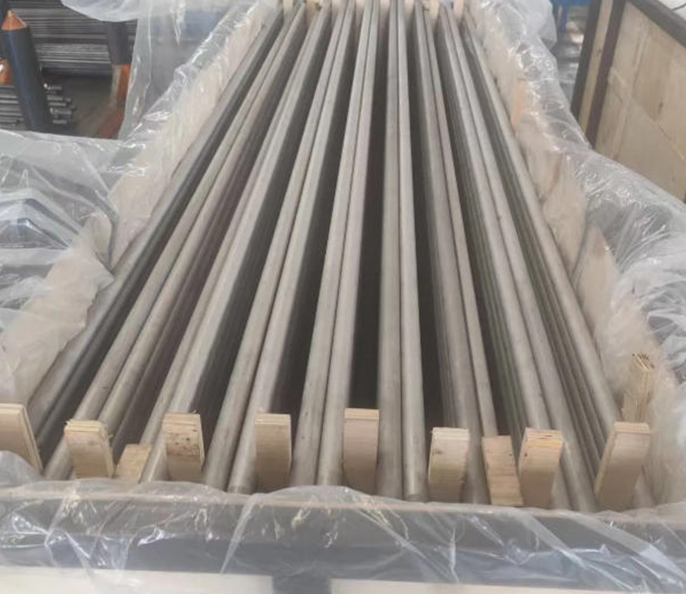

Rekwiżiti tal-Ippakkjar

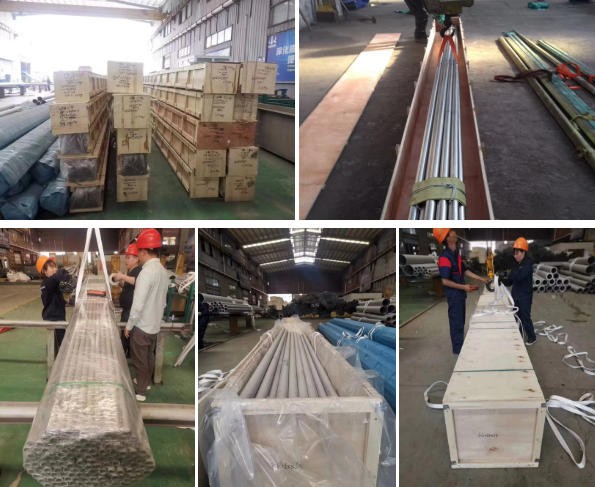

1.Il-pajpijiet u t-tubi mingħajr saldatura tagħna ta 'l-istainless steel kollha huma ppakkjati skont l-istandard internazzjonali biex jipprevjenu kwalunkwe ħsara jew telf possibbli. B'mod awtomatiku, se nużaw borża tal-plastik minsuġa ħoxna biex niġbru l-pajpijiet lesti flimkien f'lottijiet.

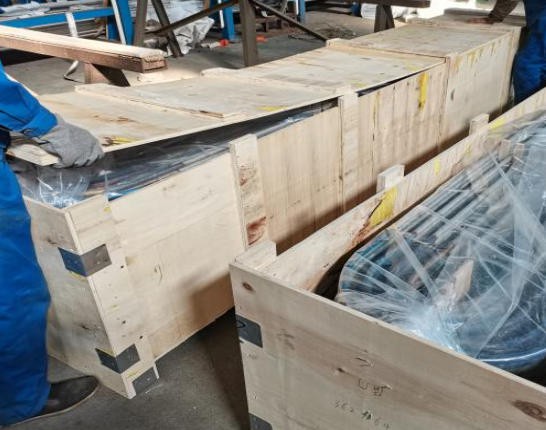

2.Għal xi pajpijiet u tubi speċjali li huma vulnerabbli għall-ħmieġ, grif, stress jew immaniġġjar mhux maħdum, aħna nissuġġerixxu każ tal-injam għall-protezzjoni.
