X'inhu l-ASTM Standard għall-iskambjaturi tas-sħana?
Ħalli messaġġ
Jekk qed takkwista tubi tal-iskambjatur tas-sħana għal bojlers, kondensaturi, tagħmir petrokimiku, impjanti tal-enerġija, sistemi tal-baħar jew impjanti tal-ipproċessar kimiku, l-għażla tal-materjal hija waħda mill-aktar fatturi kritiċi li jinfluwenzaw l-effiċjenza tat-trasferiment tas-sħana, ir-reżistenza għall-korrużjoni, it-temperaturi operattivi u l-ħajja tas-servizz.
It-tubi tal-iskambjatur tas-sħana huma komponenti kritiċi fil-bojlers, kondensaturi, tagħmir petrokimiku, impjanti tal-enerġija, raffineriji, u sistemi ta 'proċessar kimiku. L-għażla tal-ispeċifikazzjonijiet tat-tubu t-tajba taffettwa direttament l-effiċjenza tat-trasferiment tas-sħana, ir-reżistenza għall-korrużjoni, il-ħajja tas-servizz u l-ispejjeż tal-manutenzjoni.
Niżżel il-PDF "Speċifikazzjonijiet tat-Tubi tal-Iskambjatur tas-Sħana" biex tqabbel malajr il-parametri għal tubi tal-iskambjatur tas-sħana industrijali, inklużi gradi materjali, standards, dimensjonijiet, kompożizzjonijiet kimiċi, proprjetajiet mekkaniċi, applikazzjonijiet u rekwiżiti tal-ittestjar.
Speċifikazzjoni ASTM A213.Pdf
Speċifikazzjoni ASTM A249.Pdf
Speċifikazzjoni ASTM A789.Pdf
Speċifikazzjoni ASTM B163.Pdf
ASTM B111 specification.pdf
| Karatteristika | ASTM A213 | ASTM A249 | ASTM A789 | ASTM B163 | ASTM B111 |
| Titolu Sħiħ | Liegi ferritiċi u awstenitiċi mingħajr saldaturi-Boiler, Superheater, u Tubi tas-Sħana-Skambjatur tal-Azzar | Boiler tal-Azzar Awstenitiku wweldjat, Superheater, Skambjatur tas-Sħana-, u Tubi tal-Kondensatur | Tubi ta 'l-Azzar li ma jsaddadx ferritiku/awstenitiku mingħajr saldatura u wweldjati għal Servizz Ġenerali | Kondensatur u Skambjatur tas-Sħana-Tubi tal-Liegi tan-Nikil u tan-Nikil mingħajr saldatura | Ram u Ram-Tubi tal-Kondensatur Seamless tal-Liga u Stokk tal-Ferrule |
| Tip ta' Materjal | Alloy Steel & Stainless Steel (Awstenitiku/Ferritiku) | Azzar Stainless Awstenitiku | Azzar li ma jsaddadx duplex (ferritiku/awstenitiku) | Nikil u Ligi tan-Nikil | Ram u Ligi tar-ram |
| Manifattura | Seamless biss | Iwweldjati biss | Seamless & Iwweldjati | Seamless biss | Seamless biss |
| Gradi Komuni | TP304, TP316, T11, T22, T91 | TP304L, TP316L, TP321 | S31803 (2205), S32750 (2507) | N04400 (Monel), N06600 (Inconel), N08800 | C44300, C68700, C70600 (90/10), C71500 (70/30) |
| Applikazzjoni Primarja | Bojlers ta'-temperatura għolja, superheaters (Pressjoni kritika) | Skambjaturi tas-sħana ġenerali, kondensaturi (Għażla ekonomika) | Ambjenti korrużivi ħafna, żejt u gass, kimiċi | Korrużjoni severa, temperatura għolja, ambjenti alkalini | Ambjenti tal-baħar, tkessiħ tal-ilma baħar, impjanti tal-enerġija |
| Trattament tas-Sħana | Soluzzjoni Ittemprat jew Isotermali Ittemprat | Soluzzjoni Ittemprat | Soluzzjoni mitfija | Ittemprat jew Stress Meħlus | Ittemprat jew Miġbud ħafif |
| Testijiet Mekkaniċi Ewlenin | Flaring, Iċċattjar, Ebusija, Tensili | Flaring, Flattening, Flanġ, Reverse Liwja, Tensili | Flaring, Iċċattjar, Ebusija, Tensili | Flaring, Ebusija, Tensili | Espansjoni, Iċċattjar, Tensili |
| Test mhux-distruttiv (NDT) | Idrostatiku jew Eddy Current/Ultrasoniku | Kurrent idrostatiku jew Eddy | Kurrent idrostatiku jew Eddy | Idrostatiku jew Eddy Current/Ultrasoniku | Eddy Current (Standard), Idrostatiku |
Jekk inti lest, jekk jogħġbok speċifika:
Liema fluwidu jew medju jgħaddi mill-pipeline?
Għandek bżonn dimensjonijiet Imperjali jew metriċi?
Huma meħtieġa gradi materjali speċifiċi ASTM/ASME?
Fornituri u Manifatturi tat-Tubi tal-Iskambjatur tas-Sħana
GNEE tforni tubi tal-iskambjatur tas-sħana konformi mal-istandards ASTM, ASME, EN, u JIS. Il-firxa komprensiva tal-materjal tagħna tkopri azzar li ma jissaddadx, ligi tan-nikil, ligi tar-ram, azzar li ma jissaddadx duplex, u ligi ta'-temperatura għolja. Dan jinkludi speċifikazzjonijiet standard bħal ASTM A213, ASTM A249, ASTM A789, ASTM B163, ASTM B338, ASTM B111, ASME SA213, u s-serje ASME SB. Aħna nipprovdu Ċertifikati tat-Test tal-Mitħna (MTC) kompluti u nappoġġjaw bis-sħiħ l-ittestjar tal-PMI, l-ispezzjonijiet dimensjonali, u servizzi ta' spezzjoni ta'-parti terza.
Speċifikazzjonijiet tat-Tubi tal-Iskambjatur tas-Sħana
| Standard ASTM | Formola tal-Prodott | Medda OD Komuni | Firxa tal-Ħxuna tal-Ħajt | Tul Tipiku ta' Kunsinna |
|---|---|---|---|---|

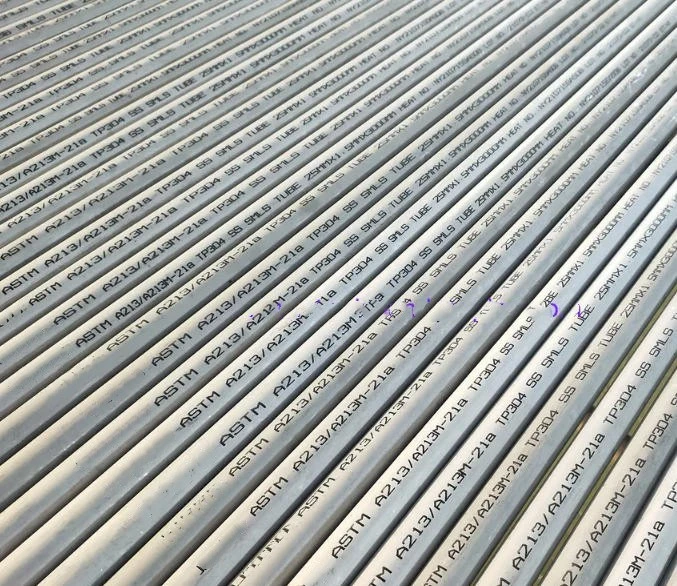

| ASTM A213 | Tubi mingħajr saldatura għall-bojlers, superheaters u skambjaturi tas-sħana | 1/8 pulzieri sa 5 pulzieri (3.2 mm sa 127 mm) | 0.015 sa 0.500 pulzieri (0.4 sa 12.7 mm) | 6 m, 12 m, jew maqtugħa-sat-tul; U-tubi tal-liwja disponibbli |

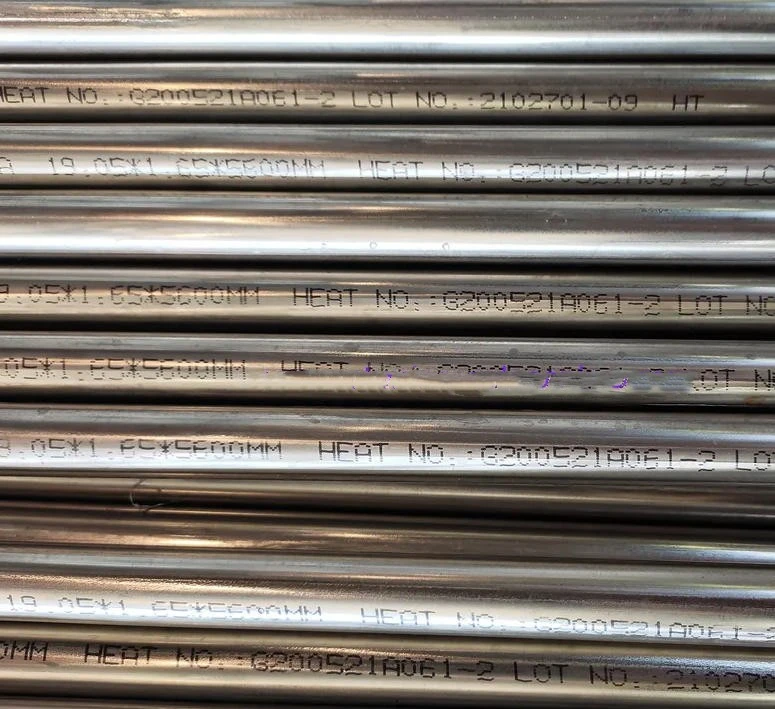

| ASTM A249 | Tubi wweldjati għal Boilers, Heat Exchangers & Kondensaturi | 1/8 pulzieri sa 5 pulzieri (3.2 mm sa 127 mm) | 0.015 sa 0.320 pulzieri (0.4 sa 8.1 mm) | 6 m, 12 m, 18 m, jew tulijiet personalizzati; U-tubi tal-liwja disponibbli |
| ASTM A789 | Tubi tal-Azzar Stainless Duplex mingħajr saldatura u wweldjati | Sa 8 pulzieri (203.2 mm) | Tipikament 0.020 sa 0.500 pulzieri (0.5 sa 12.7 mm) | Tul fiss jew tul każwali |
| ASTM B163 | Nikil u Nickil Alloy Tubi għal Heat Exchangers & Kondensaturi | 1/8 pulzieri sa 6 pulzieri (3.2 mm sa 152.4 mm) | 0.015 sa 0.500 pulzieri (0.4 sa 12.7 mm) | Tipikament 6 m - 15 m |
| ASTM B111 | Ram u Tubi tal-Kondensatur tal-Liegi tar-Ram | 1/8 pulzieri sa 3-1/8 pulzieri (3.2 mm sa 80 mm) | 0.020 sa 0.120 pulzieri (0.5 sa 3.0 mm) | Komunement 2 m – 10 m (skont ir-rekwiżiti tad-disinn tal-baħar jew tal-impjant tal-enerġija) |
1. Denominazzjoni tal-Ħxuna tal-Ħitan
Ħajt Minimu: Standards ASTM A213, A249, u A789 tipikament default għal ħxuna ta '"ħajt minimu" għall-provvista (sakemm l-ordni ma tispeċifikax ħxuna medja tal-ħajt). Dan ifisser li l-ħxuna attwali tal-ħajt fi kwalunkwe punt fuq it-tubu m'għandhiex taqa 'taħt il-valur nominali.
Ħajt medju: ASTM B163, B111, u ċerti standards tal-istainless steel jippermettu provvista bbażata fuq ħxuna medja tal-ħajt fuq talba.
BWG (Birmingham Wire Gauge): Fl-industrija tal-iskambjatur tas-sħana, il-ħxuna tal-ħajt ħafna drabi hija indikata bl-użu ta 'klassifikazzjonijiet BWG (eż., 14 BWG, 16 BWG, 18 BWG).
2. Tmiem Preparazzjoni
Qtugħ Pjazza: Kundizzjoni ta 'kunsinna standard.
Beveled: Użat għall-iwweldjar tal-butt; tipikament ippreparat skond il-ħtiġijiet tal-klijent meta l-ħxuna tal-ħajt taqbeż it-3 mm.
Deburred: It-tubi tal-iskambjatur tas-sħana għandhom jgħaddu minn tneħħar intern u estern biex jiffaċilitaw l-inserzjoni permezz ta 'baffles u espansjoni sussegwenti tat-tubu.
X'informazzjoni hija meħtieġa għal kwotazzjoni ta 'tubu ta' l-iskambjatur tas-sħana?
Il-klijenti għandhom jipprovdu:
Grad tal-materjal
Standard tat-tubu
OD × Ħxuna
Tul
Kwantità
Temperatura tax-xogħol
Pressjoni tax-xogħol
Medju fluwidu
Rekwiżit ta' spezzjoni
FAQ
Q: X'inhi d-differenza bejn ASTM A249 u ASTM A213?
A: ASTM A249 jkopri speċifikament tubi tal-azzar iwweldjati u huwa limitat għall-istainless steel awstenitiku, filwaqt li ASTM A213 ikopri tubi tal-azzar mingħajr saldatura u jinkludi kemm azzar tal-liga awstenitiku kif ukoll ferritiku. Iż-żewġ standards japplikaw għal applikazzjonijiet bħal bojlers, superheaters, u heat exchangers.
Q: Għaliex ASTM A789 huwa adattat għall-industrija kimika?
A: jindirizza primarjament il-kwistjoni tal-qsim tal-korrużjoni tal-istress (SCC). Il-mikrostruttura duplex (50% austenite + 50% ferrite) tat-tubi tal-istainless steel A789 tipprovdi reżistenza tal-jone tal-klorur ferm superjuri għal dik tal-istainless steel ordinarju. Barra minn hekk, is-saħħa ta 'rendiment tagħha hija d-doppju ta' dik ta 'l-istainless steel standard, li tippermetti ħxuna tal-ħajt imnaqqsa, li tnaqqas il-piż ta' l-iskambjatur tas-sħana u ttejjeb l-effiċjenza tat-trasferiment tas-sħana.
Q: Liema għandha konduttività termali aħjar: ASTM B111 jew ASTM A213?
A: Ir-ram għandu konduttività termali ta 'madwar 350-400 W/(m·K), li hija aktar minn 20 darba dik tal-istainless steel (madwar 15-16 W/(m·K)).
Għalkemm ir-ram imexxi s-sħana estremament tajjeb, ħafna drabi jiġi sostitwit bl-istainless steel fl-industrija moderna minħabba li l-istainless steel joffri reżistenza superjuri għal pressjoni għolja, erożjoni, u firxa usa 'ta' ambjenti korrużivi. Tubi tar-ram (ram jew cupronickel) jibqgħu l-għażla ppreferuta primarjament għat-tkessiħ tal-ilma baħar, desalinizzazzjoni, u kondensaturi fuq skala żgħira-.
Q: It-tubi tal-liga tan-nikil ASTM B163 huma għaljin ħafna; meta l-użu tiegħu huwa obbligatorju?
A: Huwa meħtieġ meta l-ambjent operattiv jinvolvi waħda mit-tliet kundizzjonijiet "estremi" li ġejjin:
Alkalin ħafna: Bħal ambjenti ta' idrossidu tas-sodju b'konċentrazzjoni għolja-, fejn l-istainless steel isofri fraġilità severa.
Temperatura għolja ħafna: Temperaturi li jaqbżu 650 grad, li jeħtieġu materjali li jirreżistu l-ossidazzjoni u t-tkaxkir.
Aċidu ħafna: Bħal ambjenti li jinvolvu aċidu idrofluworiku jew aċidu sulfuriku dilwit sħun (Monel 400 jew Incoloy 800 huma komunement użati hawn).
Q: Dawn l-istandards ikopru U-tubi tal-liwja?
A: Il-forma tal-prodott għal A213, A249, u B163 hija tipikament indikata sempliċement bħala "tubi." Jekk U-liwi huwa meħtieġ, wieħed għandu ġeneralment jikkonforma mal-ispeċifikazzjonijiet addizzjonali ta 'ASTM A556 (għal tubi U-tal-azzar tal-karbonju) jew ASTM A688/A803 (għal tubi U- ta' l-istainless steel), jew jispeċifika rekwiżiti għat-trattament tas-sħana ta' wara-liwi-liwja fl-ordni tax-xiri.
