Dimensjonijiet tal-pajpijiet ASTM A312

ASTM A312 huwa standard stabbilit mis-Soċjetà Amerikana għall-Ittestjar u l-Materjali (ASTM) li jirregola r-rekwiżiti tal-manifattura u l-proprjetajiet mekkaniċi ta 'pajpijiet tal-istainless steel awstenitiku mingħajr saldatura u wweldjati. Dan l-istandard ikopri firxa ta 'Daqsijiet ta' Pajpijiet Nominali (NPS) minn 1/8 pulzier (6.4 mm) sa 30 pulzier (760 mm), bi skedi ta 'ħxuna tal-ħajt li jvarjaw minn SCH 5S sa XXS, u huwa utilizzat ħafna f'setturi bħall-pitrolju, gass naturali, kimiċi u industriji tal-ikel.



Dimensjonijiet tal-Pajp tal-Azzar Stainless Steel iwweldjat u mingħajr saldatura ASTM A312 (Tabella 1.1)

Id-dimensjonijiet standardizzati għall-pajp tal-istainless steel iwweldjat u mingħajr saldatura, kif speċifikat f'ANSI B36.19, huma elenkati hawn. Dawn id-dimensjonijiet japplikaw ukoll għal pajp maħdum-kiesaħ ħafna. Jistgħu jiġu forniti wkoll pajp ta' dimensjonijiet oħra, sakemm jikkonforma mar-rekwiżiti l-oħra kollha ta' din l-ispeċifikazzjoni.

Deżinjatur NPS	Dijametru ta' Barra		Ħxuna nominali tal-ħajt
	fi.	mm	Skeda 5Sᴬ		Skeda 10Sᴬ		Skeda 40S		Skeda 80S
			fi.	mm	fi.	mm	fi.	mm	fi.	mm
⅛	0.405	10.29	...	...	0.049	1.24	0.068	1.73	0.095	2.41
¼	0.540	13.72	...	...	0.065	1.65	0.088	2.24	0.119	3.02
⅜	0.675	17.15	...	...	0.065	1.65	0.091	2.31	0.126	3.20
½	0.840	21.34	0.065	1.65	0.083	2.11	0.109	2.77	0.147	3.73
¾	1.050	26.67	0.065	1.65	0.083	2.11	0.113	2.87	0.154	3.91
1.0	1.315	33.40	0.065	1.65	0.109	2.77	0.133	3.38	0.179	4.55
1¼	1.660	42.16	0.065	1.65	0.109	2.77	0.140	3.56	0.191	4.85
1½	1.900	48.26	0.065	1.65	0.109	2.77	0.145	3.68	0.200	5.08
2	2.375	60.33	0.065	1.65	0.109	2.77	0.154	3.91	0.218	5.54
2½	2.875	73.03	0.083	2.11	0.120	3.05	0.203	5.16	0.276	7.01
3	3.500	88.90	0.083	2.11	0.120	3.05	0.216	5.49	0.300	7.62
3½	4.000	101.60	0.083	2.11	0.120	3.05	0.226	5.74	0.318	8.08
4	4.500	114.30	0.083	2.11	0.120	3.05	0.237	6.02	0.337	8.56
5	5.563	141.30	0.109	2.77	0.134	3.40	0.258	6.55	0.375	9.52
6	6.625	168.28	0.109	2.77	0.134	3.40	0.280	7.11	0.432	10.97
8	8.625	219.08	0.109	2.77	0.148	3.76	0.322	8.18	0.500	12.70
10	10.750	273.05	0.134	3.40	0.165	4.19	0.365	9.27	0.500ᴮ	12.70ᴮ
12	12.750	323.85	0.156	3.96	0.180	4.57	0.375ᴮ	9.52ᴮ	0.500ᴮ	12.70ᴮ
14	14.000	355.60	0.156	3.96	0.188ᴮ	4.78ᴮ	...	...	...	...
16	16.000	406.40	0.165	4.19	0.188ᴮ	4.78ᴮ	...	...	...	...
18	18.000	457.20	0.165	4.19	0.188ᴮ	4.78ᴮ	...	...	...	...
20	20.000	508.00	0.188	4.78	0.218ᴮ	5.54ᴮ	...	...	...	...
22	22.000	558.80	0.188	4.78	0.218ᴮ	5.54ᴮ	...	...	...	...
24	24.000	609.60	0.218	5.54	0.250	6.35	...	...	...	...
30	30.000	762.00	0.250	6.35	0.312	7.92	...	...	...	...

ᴬ Skedi 5S u 10S ħxuna tal-ħajt ma jippermettux kamini skond l-Istandard Nazzjonali Amerikan għall-Ħjut tal-pajpijiet (ANSI B1.20.1).
ᴮ Dawn ma jikkonformawx mal-Istandard Nazzjonali Amerikan għall-Pajp tal-Azzar Wrought Iwweldjat u mingħajr Saldatura (ANSI B36.10-1979).



Ħlief għal-limitazzjonijiet impliċiti fuq il-ħxuna tal-ħajt tal-pajp mingħajr saldatura imposti mir-restrizzjonijiet tal-piż speċifikati fl-Ispeċifikazzjoni A 999/A 999M, il-ħxuna tal-ħajt tal-pajpijiet kemm mingħajr saldatura kif ukoll iwweldjati fi kwalunkwe punt għandha tikkonforma mar-rekwiżiti ta 'tolleranza speċifikati fit-Tabella 1.2; madankollu, għal pajpijiet iwweldjati, iż-żona tal-weldjatura hija eżentata mil-limitazzjoni ta '"tolleranza żejda". Għal materjali tal-pajpijiet ordnati mid-Daqs Nominal tal-Pajp (NPS) u n-Numru tal-Iskeda, il-valuri tal-ħxuna tal-ħajt u d-dijametru ta 'barra li għandhom jitkejlu għall-iskop li tiġi vverifikata l-konformità ma' dan ir-rekwiżit huma elenkati fit-Tabella 1.1.

TABELLA 1.2 Varjazzjonijiet Permessi fil-Ħxuna tal-Ħitan

Deżinjatur NPS	Tolleranza, % minn Nominal
	Fuq	Taħt
⅛ sa 2½ inkl., il-proporzjonijiet kollha t/D	20.0	12.5
3 sa 18 inkl., t/D sa 5 % inkl.	22.5	12.5
3 sa 18 inkl., t/D > 5 %	15.0	12.5
20 u akbar, iwweldjati, il-proporzjonijiet kollha t/D	17.5	12.5
20 u akbar, mingħajr saldatura, t/D sa 5 % inkl.	22.5	12.5
20 u akbar, mingħajr saldatura, t/D > 5 %	15.0	12.5

t=Ħxuna Nominali tal-Ħajt
D=Dijametru ta' Barra Ordnat
Proporzjon t/D=Ħxuna tal-ħajt-mad--proporzjon tad-dijametru ta' barra, użat biex jiddistingwi bejn pajpijiet b'ħitan-rqaq u ħitan-ħoxnin
NPS=Daqs nominali tal-pajp (dijametru nominali standard tal-pajp tal-Istati Uniti, f'pulzieri)
Iktar/Taħt=Devjazzjoni permissibbli (bħala perċentwal) relattiva għall-ħxuna nominali tal-ħajt



3.1 Għal pajp iwweldjat li għandu dijametru ugwali għal jew akbar minn NPS 6 u ħxuna nominali tal-ħajt ugwali għal jew akbar minn 0.200 pulzier, tiswijiet tal-weldjatura jistgħu jsiru biż-żieda ta 'metall tal-mili kompatibbli; tiswijiet bħal dawn għandhom isiru bl-użu tal-istess proċeduri bħal dawk speċifikati għat-tiswija tad-difetti tal-pjanċa fit-taqsima "Tiswija tal-Weld" tal-Ispeċifikazzjoni A 999/A 999M.
3.2 It-tul tat-tiswija tal-weldjatura m'għandux jaqbeż l-20% tat-tul totali tal-weldjatura.
3.3 It-tiswijiet tal-weldjatura għandhom isiru bl-użu tal-proċess tal-Gas Tungsten Arc Welding (GTAW); il-wajer tal-mili vojt użat għandu jkun tal-istess klassifikazzjoni bħall-grad tal-pajp tal-istainless steel li qed jissewwa u għandu jikkonforma mar-rekwiżiti tal-aħħar edizzjoni tal-Ispeċifikazzjoni AWS A5.9 (klassifikazzjonijiet speċifiċi huma murija fit-Tabella 5). Alternattivament, suġġett għall-approvazzjoni tax-xerrej-u fejn meħtieġ minn rekwiżiti għal reżistenza għall-korrużjoni jew karatteristiċi oħra ta' prestazzjoni-tiswijiet tal-weldjatura jistgħu jsiru permezz tal-proċess GTAW b'metall tal-mili li jkollu kontenut ta' liga ogħla minn dak tal-metall bażiku.

TABELLA 5 Speċifikazzjoni tal-Pajp u tal-Metal tal-Mili

Grad tal-pajp	Denominazzjoni UNS tal-pajp	Filler Metal AWS A5.9 Klassi	Filler Metal UNS Denominazzjoni
TP304	S30400	ER308	S30800, W30840
TP304L	S30403	ER308L	S30883, W30843
TP304N	S30451	ER308	S30880, W30840
TP304LN	S30453	ER308L	S30883, W30843
TP304H	S30409	ER308	S30880, W30840
TP309Cb	S30940	…	… …
TP309S	S30908	…	… …
TP310Cb	S31040	…	… …
TP310S	S31008	…	… …
S31272	S31272	…	… …
TP316	S31600	ER316	S31680, W31640
TP316L	S31603	ER316L	S31683, W31643
TP316N	S31651	ER316	S31680, W31640
TP316LN	S31653	ER316L	S31683, W31643
TP316H	S31609	ER316H	S31680, W31640
TP321	S32100	ER321ER347	S32180, W32140S34780, W34740
TP347	S34700	ER347	S34780, W34740
TP348	S34800	ER347	S34780, W34740
TPXM-19	S22100	ER209	S20980, W32240
TPXM-29	S28300	ER240	S23980, W32440
…	N08367	…	N06625
…	S20400	ER209	S20980, W32240
…	N08926	…	N06625



Dokumenti ta' referenza

Standard ASTM:A 999/A 999M Speċifikazzjoni Standard għal Rekwiżiti Ġenerali għal Pajp ta' Liga u Stainless Steel
Standard ANSI:B1.20.1 Ħjut tal-pajpijiet (Ġenerali)
B36.10 Pajp tal-Azzar Wrought iwweldjat u mingħajr saldatura
B36.19 Pajp ta 'l-Azzar Stainless
Standard ASME:Kodiċi tal-Boiler u Reċipjent tal-Pressjoni ASME: Taqsima VIII
Standard AWS:A5.9 Korrużjoni-Kromju u Kromju li jirreżistu-Vireg tal-Iwweldjar tal-Azzar tan-Nikil u Elettrodi Bare







Gnee iżomm sħubijiet strateġiċi fit-tul-ma' fabbriki tal-azzar Ċiniżi ewlenin (bħal TISCO, BAOSTEEL, u TSINGSHAN), u jiżgura li l-materja prima tagħna tkun awtentika u bi prezz kompetittiv. Aħna nipprovdu Ċertifikati tat-Test tal-Materjal (MTCs) kompluti li jikkonformaw mal-istandards EN 10204 3.1 jew 3.2. Jistgħu jiġu rranġati spezzjonijiet ta' -parti terza (minn SGS, BV, TUV, Lloyd's), inklużi ttestjar mhux-distruttiv (UT/ET), ittestjar idrostatiku, ittestjar ta' korrużjoni intergranulari, u aktar.
Ipproċessar tad-dwana:Noffru servizzi ta' pproċessar b'valur-miżjud bħal qtugħ, ċanfrin, tħaffir, liwi tal-pajpijiet, u operazzjonijiet oħra ta' pproċessar fil-fond.
Minbarra l-pajpijiet, nistgħu wkoll nipprovdu firxa sħiħa ta 'fittings tal-pajpijiet li jaqblu-inklużi flanġijiet, minkbejn, u tees-biex ngħinu lill-klijenti jissimplifikaw il-proċess tal-akkwist tagħhom u jevitaw il-kumplessitajiet tal-akkwist ta' komponenti individwali.



Standard	ASTM A312
Klassifikazzjoni tal-Proċess	- Bla xkiel (SMLS): - Iwweldjati (ERW/EFW):
Gradi tal-Materjal	- L-aktar Komuni: TP304, TP304L, TP316, TP316L. - Prestazzjoni Għolja/Sħana-Reżistenti: TP321, TP347, TP310S, TP904L.
Speċifikazzjonijiet	- Dijametru ta 'barra (OD): Minn 1/8" (10.3mm) sa 30" (762mm). - Ħxuna tal-ħajt (WT): SCH 5S, 10S, 40S, 80S (skond ANSI B36.19).
Trattamenti tal-wiċċ	- Imnaddfin & Ittemprat: Standard industrijali. - Ttemprat Bright. - Illustrat: 180#, 320#, 400#, eċċ (skond il-ħtiġijiet tal-klijent).



Ikklikkja biex Ippersonalizza ASTM A312 Stainless Steel Pipe



Ikklikkja fuq il-prodotti hawn taħt biex tara informazzjoni dettaljata.



Metodi ta 'ppakkjar

Protezzjoni tat-Tmiem: Iż-żewġt itruf tal-pajp huma mgħammra b'tappijiet tal-plastik biex jipprevjenu d-dħul ta 'trab u oġġetti barranin, kif ukoll biex jipproteġu t-truf tal-pajp minn ħsara mill-impatt.

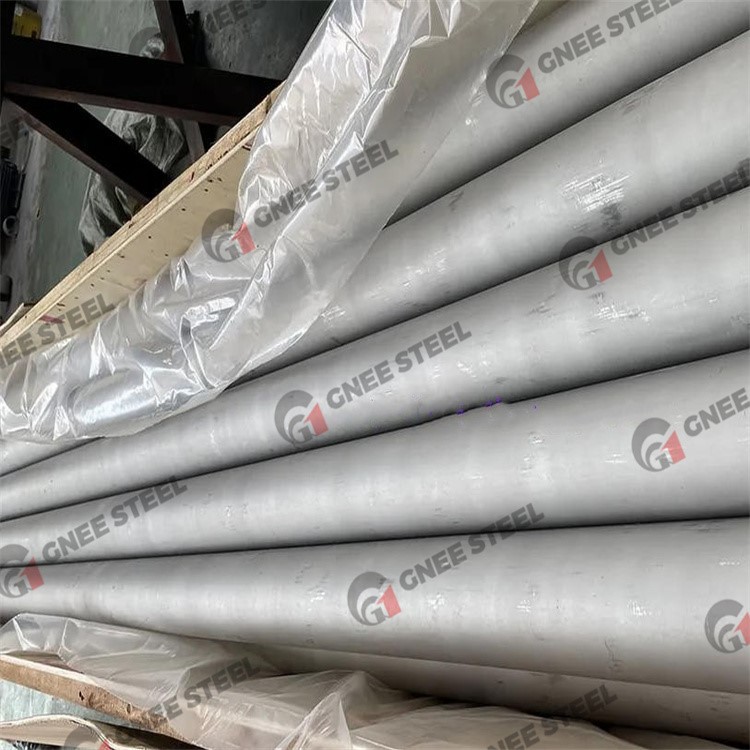

Protezzjoni tal-wiċċ:Pajpijiet individwali jistgħu jiġu magħluqa fi kmiem tal-plastik.
Ippakkjar ta 'barra:L-ippakkjar ta' grad industrijali-jinvolvi t-tgeżwir tal-pakkett kollu f'boroż minsuġa.
Ippakkjar ta' Dimensjoni Premium/Żgħir-:Għal prodotti ta'-valur għoli jew ta' daqs-iżgħar, aħna nużaw kaxex tal-injam speċifiċi tal-esportazzjoni- biex nipprevjenu d-deformazzjoni kkawżata mill-kompressjoni waqt it-transitu.

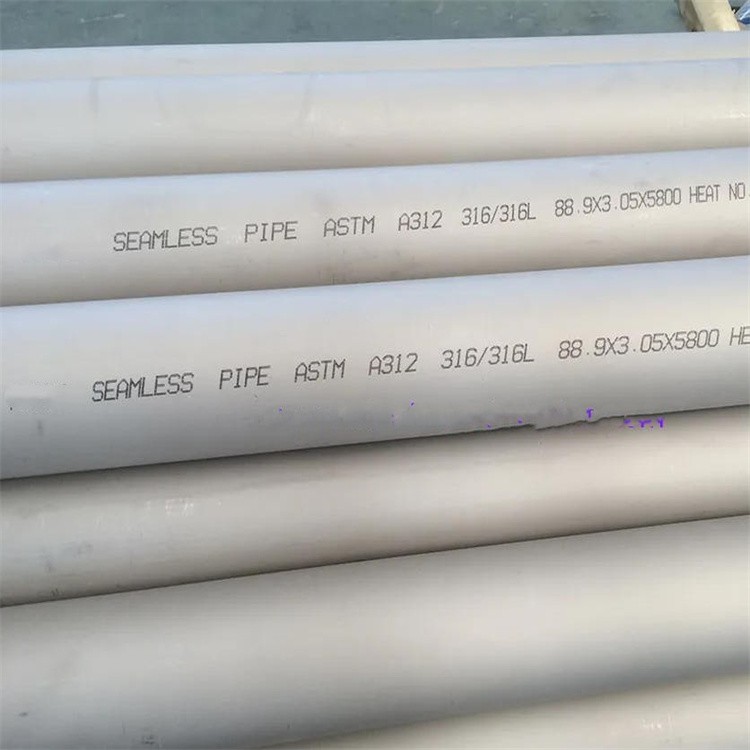

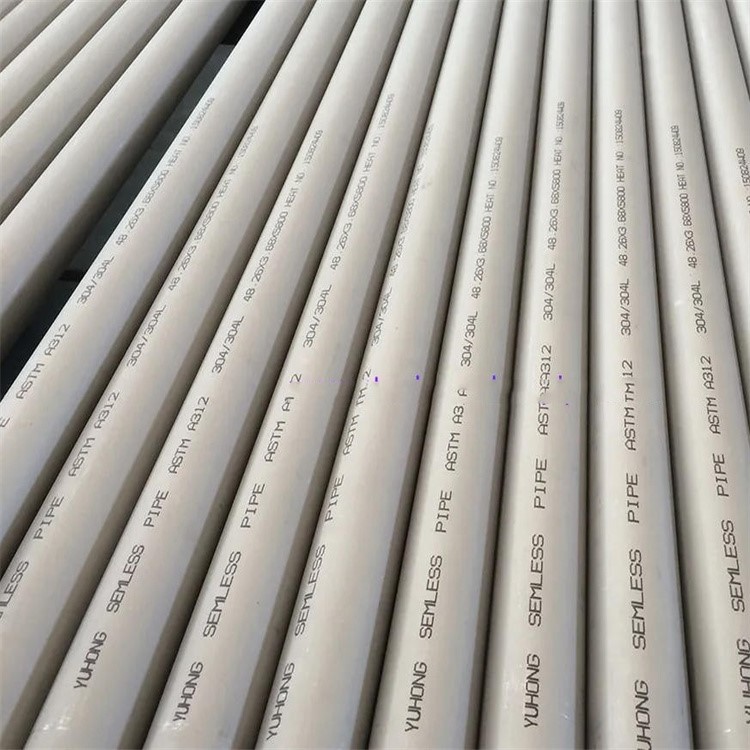

Immarkar:Kull pajp tipikament fih marki ċari stenciled li jindikaw il-grad, l-istandard, id-dimensjonijiet u n-numru tas-sħana.
