Speċifikazzjoni tal-pajp tal-azzar li ma jsaddadx ASTM A312
Ħalli messaġġ
ASTM A312 hija l-ispeċifikazzjoni standard għal pajp ta 'l-istainless steel awstenitiku mingħajr saldatura, iwweldjat, u ħafna kiesaħ-maħdem iddisinjat għal temperatura-għolja u servizz korrużiv ġenerali. Gradi komuni jinkludu TP304/304L u TP316/316L, li jkopru daqsijiet 1/8" sa 30" (NPS) u skedi 5S sa XXS. Jeħtieġ trattamenti u ttestjar tas-sħana speċifiċi, bħal testijiet tal-flaring u flattening, biex tiġi żgurata l-integrità tal-weldjatura.
Tip ta 'Manifattura: Bla saldatura (SMLS), iwweldjat (WLD), maħdum bil-kesħa ħafna (HCW)
Trattament tas-Sħana: It-tubi kollha għandhom jgħaddu minn ittemprar ta' soluzzjoni (eż., ilma TP304/304L-mitfi minn 'il fuq minn 1040 grad).
Ittestjar mhux-Distruttiv: Kull tubu huwa meħtieġ li jgħaddi minn testijiet ta' kurrent eddy jew ittestjar idrostatiku.
Ittestjar mekkaniku: Jinkludi l-ittestjar tat-tensjoni u l-ittestjar tal-iċċattjar.
Ikklikkja biex tniżżel il-PDF standard ASTM A312
ASTM A312 Stainless Steel Pipe Kompożizzjoni Kimika (%)
ASTM A312 jispeċifika r-rekwiżiti kimiċi għall-gradi tal-istainless steel awstenitiku.
| Grad (UNS) | C (massimu) | Mn (massimu) | P (massimu) | S (massimu) | Si (mass) | Cr | Ni | Mo | Oħrajn |
| TP304 (S30400) | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 18.0-20.0 | 8.0-11.0 | - | - |
| TP304L (S30403) | 0.035* | 2.00 | 0.045 | 0.030 | 1.00 | 18.0-20.0 | 8.0-12.0 | - | - |
| TP316 (S31600) | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 16.0-18.0 | 11.0-14.0 | 2.0-3.0 | - |
| TP316L (S31603) | 0.035* | 2.00 | 0.045 | 0.030 | 1.00 | 16.0-18.0 | 10.0-14.0 | 2.0-3.0 | - |
| TP321 (S32100) | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 17.0-19.0 | 9.0-12.0 | - | Ti: 5x(C+N)-0.70 |
| TP310S (S31008) | 0.08 | 2.00 | 0.045 | 0.030 | 1.50 | 24.0-26.0 | 19.0-22.0 | - | - |
*Nota: Għal pajpijiet mingħajr saldatura, il-kontenut massimu ta' karbonju huwa 0.040% f'xi sub-gradi speċifiċi.
ASTM A312 Stainless Steel Pipe Proprjetajiet mekkaniċi
Il-pajpijiet għandhom jissodisfaw ir-rekwiżiti minimi għas-saħħa tat-tensjoni, is-saħħa tal-produzzjoni u t-titwil.
| Grad | Qawwa tat-tensjoni (min) | Qawwa tar-Rendiment (min) | Titwil fi 2 pulzieri (50mm) |
| ksi [MPa] | ksi [MPa] | min % | |
| TP304 | 75 [515] | 30 [205] | 35% |
| TP304L | 70 [485] | 25 [170] | 35% |
| TP316 | 75 [515] | 30 [205] | 35% |
| TP316L | 70 [485] | 25 [170] | 35% |
| TP321 | 75 [515] | 30 [205] | 35% |
| TP310S | 75 [515] | 30 [205] | 35% |
ASTM A312 Stainless Steel Pipe Annealing Rekwiżiti
| Grad jew Denominazzjoni UNS ᴬ | Temperatura tat-Trattament tas-Sħana ᴮ |
|---|---|
| Il-gradi kollha mhux elenkati individwalment hawn taħt: | 1900 grad F [1040 grad] |
| TP321H, TP347H, TP348H | |
| - Kiesaħ lest | 2000 grad F [1100 grad] |
| - Hot lest | 1925 grad F [1050 grad] |
| TP304H, TP316H | |
| - Kiesaħ lest | 1900 grad F [1040 grad] |
| - Hot lest | 1900 grad F [1040 grad] |
| TP309H, TP309HCb, TP310H, TP310HCb | 1900 grad F [1040 grad] |
| S30600 | 2010–2140 grad F [1100–1170 grad] |
| S30815, S31272 | 1920 grad F [1050 grad] |
| S31254, S32654 | 2100 grad F [1150 grad] |
Skedi Standard tal-Pajpijiet ASTM A312 (Eżempju ASME B36.19)
Daqsijiet komuni pprovduti minn Gnee:
| NPS (pulzieri) | Dijametru ta' Barra (mm) | Sch 10S Ħajt (mm) | Sch 40S Ħajt (mm) | Sch 80S Ħajt (mm) |
| 1/2" | 21.34 | 2.11 | 2.77 | 3.73 |
| 1" | 33.40 | 2.77 | 3.38 | 4.55 |
| 2" | 60.33 | 2.77 | 3.91 | 5.54 |
| 4" | 114.30 | 3.05 | 6.02 | 8.56 |
| 8" | 219.08 | 3.76 | 8.18 | 12.70 |
Tolleranzi Dimensjonali (Skond ASTM A999)
Il-pajpijiet ASTM A312 huma manifatturati skondASME B36.19dimensjonijiet. Japplikaw it-tolleranzi li ġejjin:
| Daqs nominali tal-pajp (NPS) | Aktar minn (pulzier [mm]) | Taħt (pulzier [mm]) |
| 1/8 sa 1-1/2 (inkl.) | 1/64 [0.4] | 1/32 [0.8] |
| Aktar minn 1-1/2 sa 4 (inkl.) | 1/32 [0.8] | 1/32 [0.8] |
| Aktar minn 4 sa 8 (inkl.) | 1/16 [1.6] | 1/32 [0.8] |
| Aktar minn 8 sa 18 (inkl.) | 3/32 [2.4] | 1/32 [0.8] |

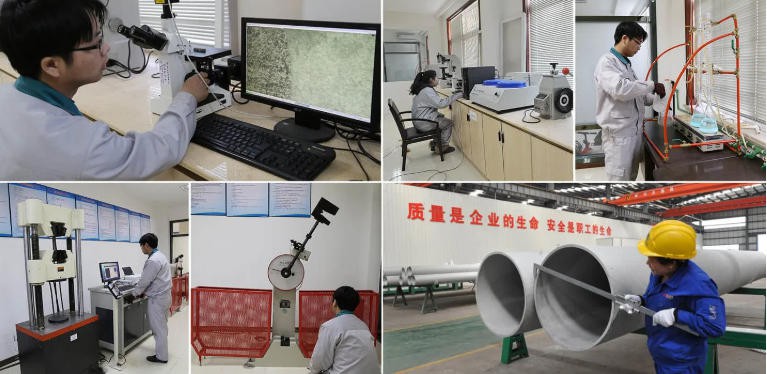

Ittestjar Tekniku u Spezzjoni
Gnee jiżgura li l-pajpijiet ASTM A312 kollha jgħaddu mit-testijiet obbligatorji u fakultattivi li ġejjin:
| Kategorija tat-Test | Deskrizzjoni |
| Test idrostatiku | Kull pajp huwa soġġett għal pressjoni tal-ilma biex jiżgura l-ebda tnixxija (skond ASTM A999). |
| Mhux distruttiv (NDT) | Eddy Current jew Ultrasonic Testing (UT) jista 'jsir minflok test idrostatiku. |
| Testijiet Mekkaniċi | Test tat-Tensjoni Trasversali jew Lonġitudinali, Test tal-Iċċattjar, u Test tal-Faring (għal mingħajr saldatura). |
| Daqs tal-qamħ | Meħtieġa għal ċerti gradi bħal TP304H jew TP316H biex tiġi żgurata saħħa ta' temperatura għolja-. |
| Test tal-Korrużjoni | Test tal-Korrużjoni Intergranulari (IGC) skont ASTM A262 (Prattika A, C, jew E). |
| Viżwali/Dimensjonali | Verifika tal-finitura tal-wiċċ, it-tul u d-dijametru. |
Standard ieħor:Kwalifiki u Ċertifikazzjoni tal-Persunal SNT-TC-1A fl-Ittestjar Mhux Distruttiv
Gnee iżomm sħubijiet strateġiċi fit-tul-ma' fabbriki tal-azzar Ċiniżi ewlenin (bħal TISCO, BAOSTEEL, u TSINGSHAN), u jiżgura li l-materja prima tagħna tkun awtentika u bi prezz kompetittiv. Aħna nipprovdu Ċertifikati tat-Test tal-Materjal (MTCs) kompluti li jikkonformaw mal-istandards EN 10204 3.1 jew 3.2. Jistgħu jiġu rranġati spezzjonijiet ta' -parti terza (minn SGS, BV, TUV, Lloyd's), inklużi ttestjar mhux-distruttiv (UT/ET), ittestjar idrostatiku, ittestjar ta' korrużjoni intergranulari, u aktar.
Ipproċessar tad-dwana:Noffru servizzi ta' pproċessar b'valur-miżjud bħal qtugħ, ċanfrin, tħaffir, liwi tal-pajpijiet, u operazzjonijiet oħra ta' pproċessar fil-fond.
Minbarra l-pajpijiet, nistgħu wkoll nipprovdu firxa sħiħa ta 'fittings tal-pajpijiet li jaqblu-inklużi flanġijiet, minkbejn, u tees-biex ngħinu lill-klijenti jissimplifikaw il-proċess tal-akkwist tagħhom u jevitaw il-kumplessitajiet tal-akkwist ta' komponenti individwali.
| Standard | ASTM A312 |
| Klassifikazzjoni tal-Proċess | - Bla xkiel (SMLS): - Iwweldjati (ERW/EFW): |
| Gradi tal-Materjal | - L-aktar Komuni: TP304, TP304L, TP316, TP316L. - Prestazzjoni Għolja/Sħana-Reżistenti: TP321, TP347, TP310S, TP904L. |
| Speċifikazzjonijiet | - Dijametru ta 'barra (OD): Minn 1/8" (10.3mm) sa 30" (762mm). - Ħxuna tal-ħajt (WT): SCH 5S, 10S, 40S, 80S (skond ANSI B36.19). |
| Trattamenti tal-wiċċ | - Imnaddfin & Ittemprat: Standard industrijali. - Ttemprat Bright. - Illustrat: 180#, 320#, 400#, eċċ (skond il-ħtiġijiet tal-klijent). |
Ikklikkja biex Ippersonalizza ASTM A312 Stainless Steel Pipe
Ikklikkja fuq il-prodotti hawn taħt biex tara informazzjoni dettaljata.
Metodi ta 'ppakkjar
Protezzjoni tat-Tmiem: Iż-żewġt itruf tal-pajp huma mgħammra b'tappijiet tal-plastik biex jipprevjenu d-dħul ta 'trab u oġġetti barranin, kif ukoll biex jipproteġu t-truf tal-pajp minn ħsara mill-impatt.
Protezzjoni tal-wiċċ:Pajpijiet individwali jistgħu jiġu magħluqa fi kmiem tal-plastik.
Ippakkjar ta 'barra:L-ippakkjar ta' grad industrijali-jinvolvi t-tgeżwir tal-pakkett kollu f'boroż minsuġa.
Ippakkjar ta' Dimensjoni Premium/Żgħir-:Għal prodotti ta'-valur għoli jew ta' daqs-iżgħar, aħna nużaw kaxex tal-injam speċifiċi tal-esportazzjoni- biex nipprevjenu d-deformazzjoni kkawżata mill-kompressjoni waqt it-transitu.
Immarkar:Kull pajp tipikament fih marki ċari stenciled li jindikaw il-grad, l-istandard, id-dimensjonijiet u n-numru tas-sħana.
